Geräte mit Wärmerückgewinnung

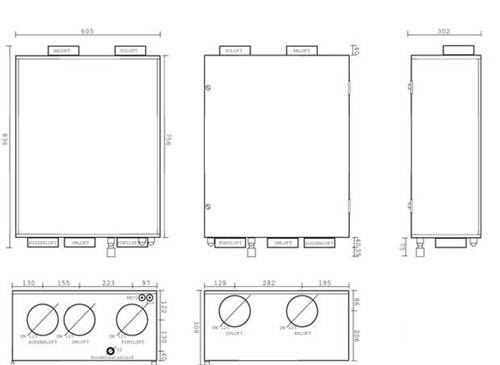

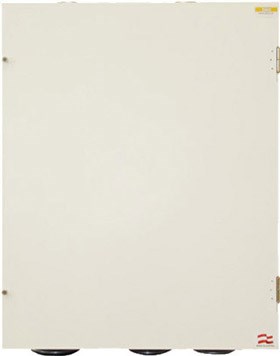

PINOL1

PRODUZIERT IN NIEDERÖSTERREICH

Geprüft beim AIT nach EN13141/7

Abtauung durch Umluftanteil ohne Zusatzenergie kein Vorheizregister und kein Erdreichwärmetauscher erforderlich, keine Zusatzkosten für elektrische Vorwärmung, kein desbalancierter Betrieb.
Luftstrom 30 – 160 m³/h
Luftmenge begrenzbar auch für kleine Wohneinheiten (Betreutes Wohnen) optimal
zur Deckenmontage konzipiert, Gerätedeckel als Revisionsöffnung
zur Wandmontage geeignet
Optionale CO2- und Feuchteregelung
Kompakte Bauweise
einfache Bedienung durch stufenlosen Drehzahlsteller integrierte Betriebsstundenerfassung.
Gehäuse aus pulverbeschichtetem Stahlblech
Montage liegend (Deckenmontage, Zu- und Abluft seitlich, Revisionsöffnung unten) oder stehend (Wandmontage, Zu- und Abluft oben, Revisionsöffnung vorne) möglich.
Filter Außenluft G4 (optional F7)
Filter Abluft G4

Downloads

Ausschreibungstext

Filterwechselanleitung (mit Fotos)

Prospekt

Video PINOL1 - Wohnraumlüftung

Montage und Gebrauchsanweisung

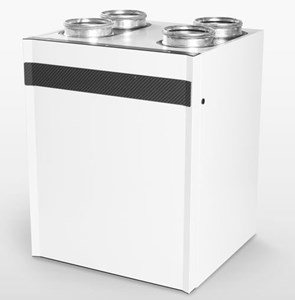

HR MURAL ECO 300

HR MURAL ECO 400

Zentrallüftungsgerät

Passivhaus-Institut zertifiziert

Frostfreihaltung durch Reduzierung des Fördervolumens
Luftstrom 50 - 300 m³/h bzw. 400m³/h
optional mit Vor- oder Nachheizregister
Die Geräte können an der Wand befestigt oder auf den Boden gestellt werden.
einfache Bedienung.
Gehäuse aus pulverbeschichtetem Stahlblech
Filter Außenluft G4 (optional F7)
Filter Abluft G4

Downloads

Certificat PHI HRmural UP 300ECO

Certificat PHI HRmural UP 400ECO

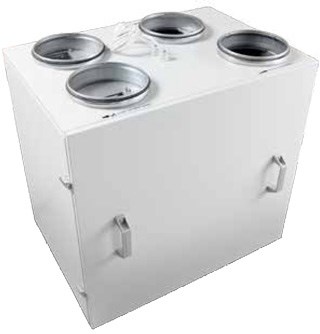

HR MURAL

Die Mural-Serie bietet alle Vorteile der HR-Lüftungseinheiten von P. Lemmens.

Die BESONDEREN MERKMALE von HR Mural:

Die Geräte können sowohl an der Wand befestigt als auch auf den Boden gestellt werden.
Luftvolumenströme von 50 bis 1.200 m³/h mit einem Gegenstromwärmetauscher.
Von diesen Geräten gibt es eine Ausführung für innen und für außen.
Sie können in einer linken oder einer rechten Version geliefert werden.
Die Luftfilter sind Klasse G4 oder F7.
Der Gerätetyp Mural 450 kann als ‚up‘-Version geliefert werden, das heißt, mit einem nach oben gerichteten Luftkanalanschluss.
Die Gerätetypen Mural 600 und 800 können sowohl senkrecht als auch waagerecht aufgehängt werden.

Die Geräte können auf Wunsch ausgestattet werden mit:

einem externen Nachkühler oder Nacherhitzer.

TYP	CDI	Volumen Strombereich (m³/h)
HR MURAL 450	884200	50 - 450
HR MURAL 450 VEX	884205	50 - 450
HR MURAL Up 450	884204	50 - 450
HR MURAL 600	884201	50 - 600
HR MURAL 600 VEX	884206	50 - 600
HR MURAL 800	884202	100 - 800
HR MURAL 800 VEX	884207	100 - 800
HR MURAL 1200	884203	100 - 1200
HR MURAL 1200 VEX	884208	100 - 1200

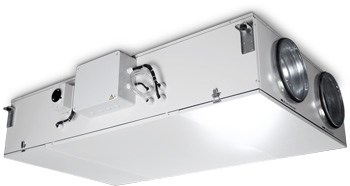

HR FLAT

Die Flat-Serie bietet alle Vorteile der HR-Lüftungseinheiten von P. Lemmens.

Die BESONDEREN MERKMALE von HR FLAT:
Das Flat-Modell wurde eigens so konzipiert, dass es in eine Zwischendecke eingebaut werden kann.

Luftvolumenströme von 50 bis 2.000 m³/h mit einem Gegenstromwärmetauscher. Sie können in einer linken oder einer rechten Version geliefert werden. Die Luftfilter sind Klasse G4 oder F7.

Die Geräte können auf Wunsch ausgestattet werden mit:

einem integrierten elektrischen Vorheizregister;
einem externen Nachkühler oder Nacherhitzer;
motorisierten Absperrklappen, um zu verhindern, dass bei einem ausgeschalteten Gerät unerwünscht Luft ein- oder austritt.

Typ	CDI	Volumen Strombereich (m³/h)
HR FLAT 450	886200	50-450
HR FLAT 600	886202	50-600
HR FLAT 1000	886207	100-1000
HR FLAT 1600	886212	100-1600
HR FLAT 2000	886217	100-2000

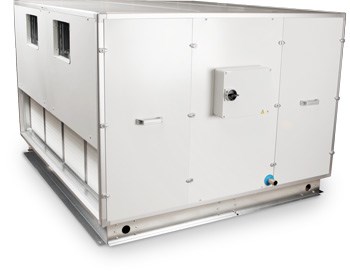

HR GLOBAL

Die Global-Serie bietet alle Vorteile der HR-Lüftungseinheiten von P. Lemmens.

Die BESONDEREN MERKMALE von HR Global:

Luftvolumenströme von 100 bis 6.000 m³/h mit einem Gegenstromwärmetauscher.
Von diesen Geräten mit seitlichen Anschlüssen besteht eine Ausführung für innen und für außen.
Sie können in einer linken oder einer rechten Version geliefert werden.
Die Geräte können demontiert werden, wodurch sie durch kleinere Öffnungen passen.
Die Luftfilter sind Klasse G4 oder F7.
Die Geräte der HR Global-Serie können auch als ‚up‘-Version geliefert werden, das heißt, mit einem nach oben gerichteten Luftkanalanschluss (bis zu 2.000 m³/h).

Die Geräte können auf Wunsch ausgestattet werden mit:

einem integrierten elektrischen Vorheizregister;- einem integrierten elektrischen Nachheizregister;
einem integrierten PWW-Nachheizregister;
einem externen Nachkühler oder Nacherhitzer;
motorisierten Absperrklappen, um zu verhindern, dass bei einem ausgeschalteten Gerät unerwünscht Luft ein- oder austritt.

Typ	CID	Volumen Strombereich (m³/h)
HR GLOBAL 800	885200	100 - 800
HR GLOBAL 1200	885201	100 - 1200
HR GLOBAL 2000	885202	100 - 2000
HR GLOBAL 3000	885203	100 - 3000
HR GLOBAL 4000	885204	100 - 4000
HR GLOBAL 5000	885205	100 - 5000
HR GLOBAL 6000	885206	100 - 6000
HR GLOBAL Up 450	887206	50 - 450
HR GLOBAL Up 800	887200	100 - 800
HR GLOBAL Up 1200	887201	100 - 1200
HR GLOBAL Up 2000	887202	100 - 2000

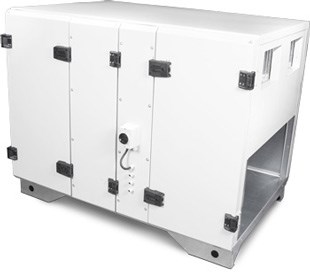

HR TOTAL

Die Total-Serie ist die Oberklasse der HR Lüftungsgeräte von P. Lemmens.

DIE BESONDEREN MERKMALE VON HR TOTAL:

Luftvolumenströme von 100 bis 15.000 m³/h mit Rotationswärmetauschern.
Von diesen Geräten gibt es eine Ausführung für innen und für außen.
Sie können in einer linken oder rechten Version geliefert werden.
Die Geräte bis 2.000 m³/h können durch eine Türöffnung (< 90 cm) ohne Demontage, die Geräte ab 6.000 m³/h sind Multiblockgeräte.
Die Luftfilter sind Klasse G4 oder F7.

Die Geräte können auf Wunsch ausgestattet werden mit:

einem integrierten elektrischen Vorheizregister;
einem integrierten elektrischen Nachheizregister;
einem integrierten PWW-Nachheizregister;
einem integrierten Kühlregister (Wasser oder Verdampfer);
einer integrierten Kupplung für ein umkehrbares Wärmepumpensystem;
einem externen Nachkühler oder Nacherhitzer;
motorisierten Absperrklappen um zu verhindern, dass bei einem ausgeschalteten Gerät
unerwünscht Luft ein- oder austritt.

Die Geräte sind für Passivhausanwendungen vorgesehen. Die Paneele sind doppelwandig mit einer Stärke von 50mm und mit Mineralwolle gefüllt. Die Struktur der Einheiten ist selbsttragend.

Die Geräte sind VDI6022 compliant. Bieten einen sehr niedrigen Energieverbrauch. Alle Komponenten sind sehr leicht zugänglich.

Die Türe sind abschließbar und abnehmbar. Der Bypass ist modulierbar, kann bis 100% geöffnet werden und kann als Frostschutzsicherung verwendet werden. Die Eco-Geräte sind mit Ventilatoren mit rückwarts gekrümmten Schaufeln ausgestattet um noch bessere Effizienzgrade zu erreichen.

Steuerung: entweder mit einem 0/10V-Signal oder mit konstantem Druck und konstantem Volumen als Option.

TYP	CDI	Wärmetauscher	Volumen Strombereich (m³/h)
HR Total 4000 RO	888207	ROTOR	100 - 400
HR Total 6000 RO	888208	ROTOR	100 - 6000
HR Total 9000 RO ECO	888209	ROTOR	100 - 9000
HR Total 12000 RO ECO	880210	ROTOR	100 - 12000
HR Total 15000 RO ECO	888211	ROTOR	100 - 15000

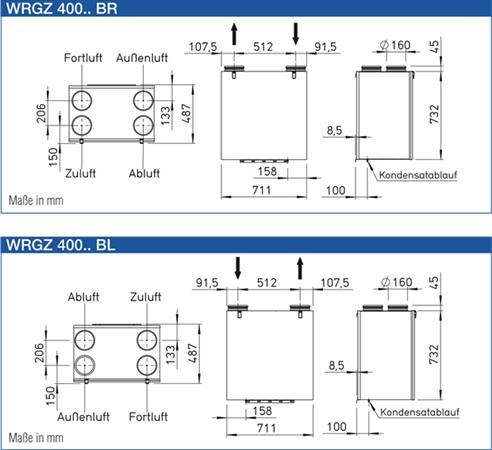

WRGZ 300/400 digi

Zentral-Lüftungsgerät

TZWL geprüft

Abtauung durch Reduzierung des Fördervolumens des ZUL-Ventilators oder durch ein vorgeschaltenes Heizgerät.
Luftstrom bis ~ 280 m³ /h (WRGZ 400 digi: bis ~ 380 m³/h)
zur Wandmontage (Zu- und Abluft oben, Revisionsöffnung vorne)
optionale CO2- und Feuchteregelung
optional mit Enthalpie-Wäremetauscher
Bedienung über Komfortbedienteil mit LCD-Anzeige
integrierte Betriebsstundenerfassung
Gehäuse aus pulverbeschichtetem Stahlblech
Filter Außenluft G4 (optional F7)
Filter Abluft G4
Passivhaus-Institut zertifiziert
